Проведение ремонтных и пуско-наладочных работ канализационных, водопроводных, тепловых сетей связано с большими потерями транспортируемых жидкостей, временными затратами, серьезным загрязнением окружающей среды. Избежать их можно, если купить пневмозаглушки для труб (ПЗУ) в компании «Доркомтехника».

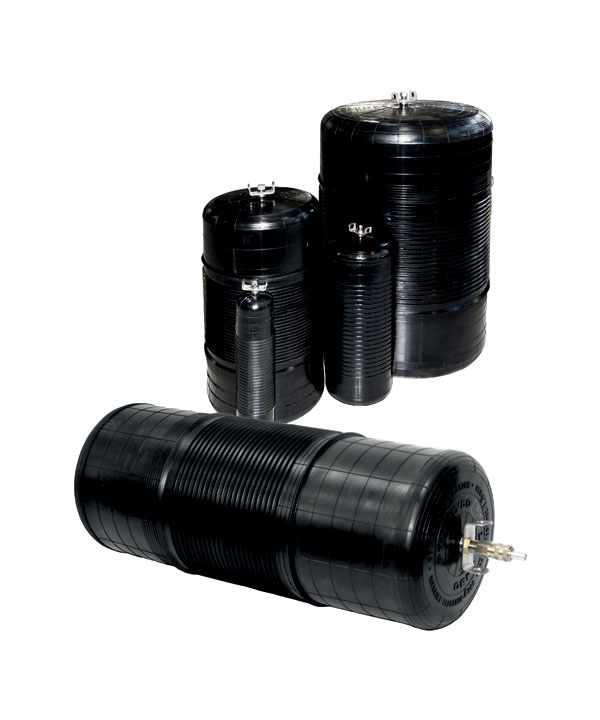

Пневматические заглушающие устройства ПЗУ для экстренного и герметичного перекрытия труб различного диаметра
ПЗУ предназначены для временного герметичного перекрытия внутренней полости трубопроводов диаметром от 100 до 1600 мм при проведении ремонтно-восстановительных и аварийных работ. На одном основании механизмов расположена проушина, позволяющая дополнительно фиксировать их в трубе, на другом – вентиль для подачи воздуха.
Благодаря такой конструкции, пневматические заглушающие устройства:
- быстро и надежно отключают поврежденный участок трубопровода
- обеспечивают экологическую чистоту в месте проведения ремонтных работ
- устраняют потери транспортируемой жидкости
- сокращают сроки ремонта трубопровода
Заглушки специально спроектированы с высокой устойчивостью к кислотным и щелочным средам. Даже в сточных водах с высоким содержанием углеводородов устройства не разрушаются в течение нескольких дней.
В целом использование ПЗУ позволяет сократить расходы на аварийные работы, заметно упростить и ускорить их, снизить нагрузку на ремонтные бригады. Также заглушки могут использоваться в качестве амортизации при транспортировке труб для защиты их от повреждений.
Технические характеристики
| Обозначение | Диаметр трубы, мм | Давление жидкости в трубе, МПа | Давление воздуха в ПЗУ, МПа | Диаметр ПЗУ, мм | Длина ПЗУ (оболочки), мм | Масса изделия, кг |
|---|---|---|---|---|---|---|
| ПЗУ-0.4 | 40-70 | 0,15 | 0,3 | 33 | 185 | 0,13 |
| ПЗУ-0.9 | 90-150 | 0,15 | 0,4 | 80 | 400 | 0,87 |
| ПЗУ-1 | 100-200 | 0,15 | 0,4 | 95 | 510 | 1,3 |
| ПЗУ-2 | 200-400 | 0,15 | 0,4 | 196 | 650 | 5,7 |
| ПЗУ-3 | 380-600 | 0,15 | 0,4 | 370 | 660 | 13,5 |
| ПЗУ-4 | 600-800 | 0,1 | 0,4 | 598 | 900 | 32 |
| ПЗУ-4/5 | 600-1000 | 0,1 | 0,4 | 594 | 1100 | 35 |
| ПЗУ-5 | 850-1200 | 0,1 | 0,3 | 815 | 1274 | 73 |
| ПЗУ-6 | 1100-1300 | 0,1 | 0,3 | 1078 | 1100 | 99,0 |
| ПЗУ-7 | 1200-1600 | 0,1 | 0,3 | 1078 | 1750 | 130,0 |
Краткое описание установки и демонтажа ПЗУ при проведении работ на канализационных сетях
Работа с ПЗУ не предусматривает каких-то особых сложностей. Хотя использование пневмозаглушек в каждом конкретном случае имеет свои нюансы, в общем виде потребуется выполнить несколько шагов.
- Проверить комплектность оборудования.
- Проверить внешний вид ПЗУ.
- Зачистить внутреннюю поверхность трубопровода на требуемую длину.
- Собрать пневмосистему.
- Опустить через колодец, расположенный выше места установки ПЗУ, трос лебедки с поплавком.
- Закрепить трос лебедки за кронштейн ПЗУ.
- Опустить ПЗУ в колодец, подтягивая трос лебедки до установки ПЗУ на место перекрытия трубопровода.
- Проверить ПЗУ на прочность и герметичность в трубе.
- Установить в ПЗУ рабочее давление.
- Произвести ремонт трубопровода.
- После завершения работ сбросить давление воздуха из ПЗУ.
- Стравливая трос лебедки, вытянуть ПЗУ за шнур из колодца.
- Отсоединить пневмосистему.
- ПЗУ промыть, протереть сухой ветошью.
- Узлы и рукава пневмосистемы продуть сжатым воздухом, просушить, установить заглушки и уложить в футляр.
Весь процесс установки и демонтажа пневмозаглушек для трубопроводов и канализации занимает несколько минут. При правильном выполнении каждого этапа устройства перекрывают полости абсолютно герметично, полностью исключая вероятность протекания. После продувки и просушки они готовы к дальнейшему многократному использованию. Поврежденные в процессе эксплуатации заглушки подлежат несложному в большинстве случаев ремонту.
Чтобы выгодно купить пневмозаглушки или другое оборудование ДКТ в Москве, соответствующее действующим стандартам качества, свяжитесь с представителями компании «Доркомтехника» удобным вам способом. На всю продукцию предоставляется гарантия.

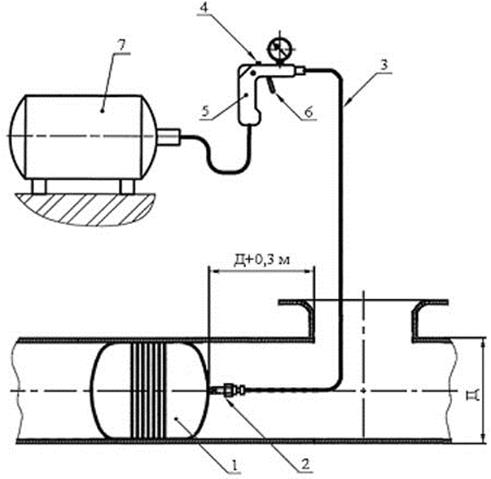

СХЕМА УСТАНОВКИ ПЗУ НА КАНАЛИЗАЦИОННЫХ СЕТЯХ
1 – Герметизатор ПЗУ; 2 – Переходник V8; 3 – Рукав; 4 – Кнопка сброса; 5 – Пистолет пневматический с манометром для подкачки автомобильных шин; 6 – Курок; 7 – Источник сжатого воздуха

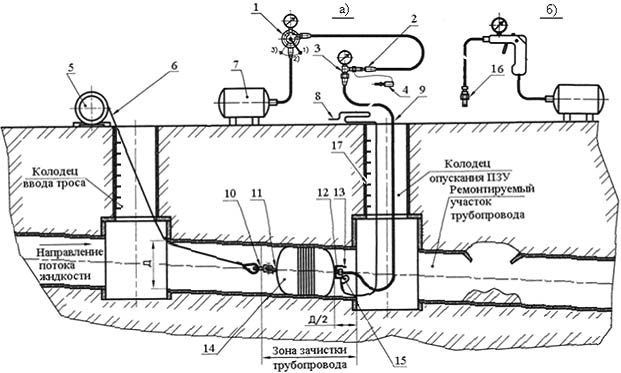

СХЕМА УСТАНОВКИ И ПРИВЕДЕНИЯ В РАБОЧЕЕ СОСТОЯНИЕ ПЗУ
1 – Узел подачи воздуха; 2 – Ниппель; 3 – Узел контроля давления; 4 – Заглушка клапана; 5 – Лебедка; 6 – Трос лебедки; 7 – Источник сжатого воздуха; 8 – Шнур; 9 – Рукав; 10 – Серьга; 11 – Кронштейн; 12 – Вентиль; 13 – Скоба (серьга); 14 – Герметизатор ПЗУ; 15 – Штуцер М24х1,5; 16 – Переходник V8;
а) схема соединения пневмосистемы для ПЗУ-3, ПЗУ-4, ПЗУ-5;
б) схема соединения пневмосистемы для ПЗУ-2
