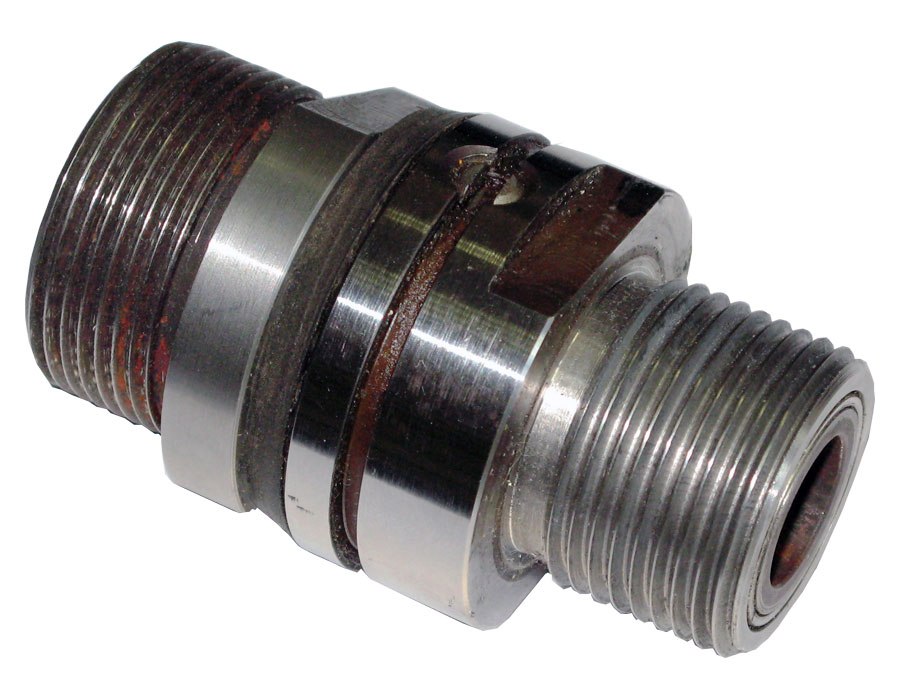

Поворотная муфта ДКТ-279
Устанавливается между донным каналопромывочным насадком (например, ДКТ 216) и рукавом высокого давления и служит для осевого разворота насадка относительно рукава под действием веса. Тяжелый насадок ориентируется в трубе таким образом, чтобы его струи занимали рабочее положение при движении насадка по трубе. При этом поворотная муфта компенсирует скручивание рукава высокого давления и обеспечивает устойчивое движение насадка в донной части трубы.
ХАРАКТЕРИСТИКИ МУФТЫ
| Диаметр проходного сечения, мм | 16 |
| Материал | нержавеющая сталь |
| Резьба штуцера для рукава | М39х2 |
| Резьба штуцера для насадка | М36х1,5 |
| Максимальное давление, МПа | 20 |
| Максимальный расход, м3/ч | 24 |
| Масса муфты, кг | 0,2 |
Осевые усилия от воздействия высокого давления воспринимаются упорными нержавеющими шариками (14 шт.) диаметром 6 мм, которые способствуют легкому осевому повороту передней и задней частей муфты. Герметичность соединения муфты обеспечивается круглым резиновым уплотнительным кольцом.

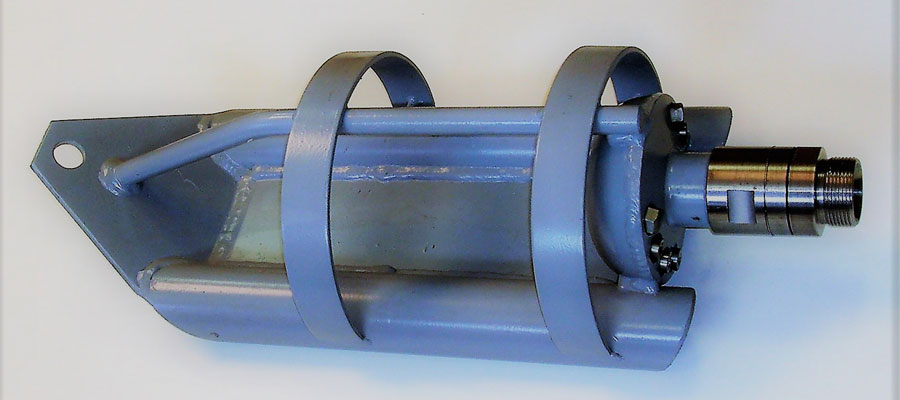

Пример установки поворотной муфты на донном насадке ДКТ-216
