Время выпуска: с 2000 г. по 2022 г.

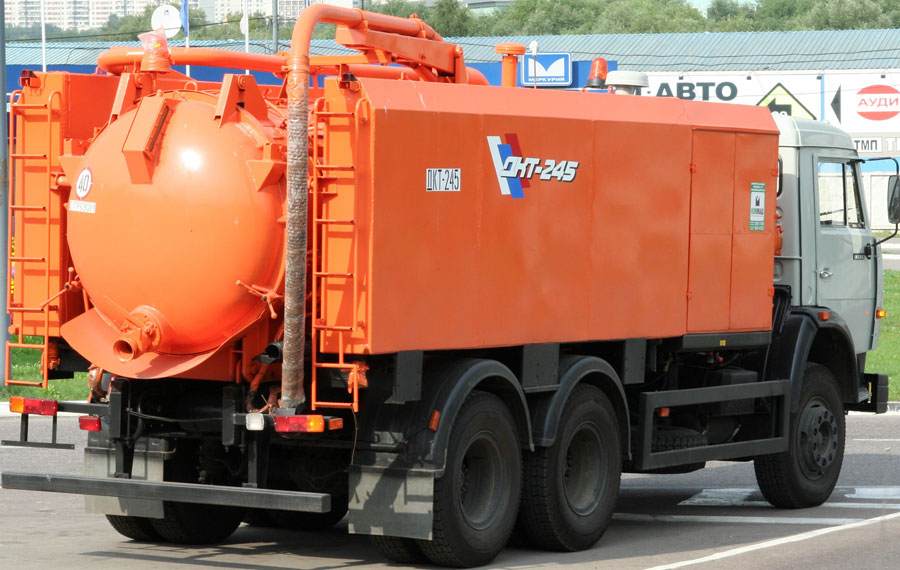

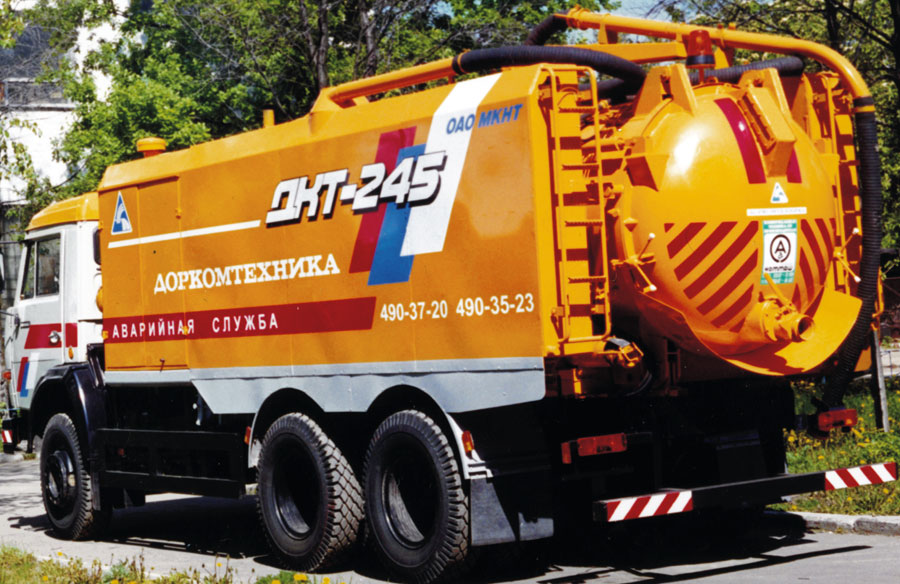

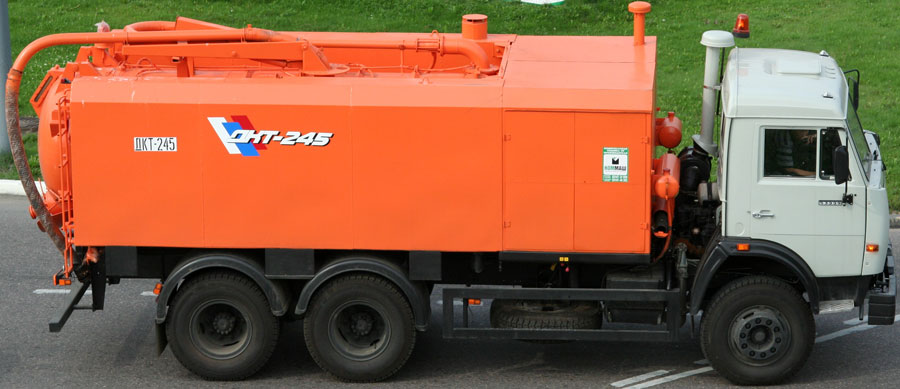

Комбинированная машина ДКТ 245 предназначена для всесезонной аварийной и профилактической прочистки канализационных и водосточных трубопроводов и коллекторов, устраняет иловые отложения в колодцах, размывает и откачивает осадок из отстойников, может использоваться для удаления загрязнений при очистке водоёмов и строительных котлованов. Производится совместно ООО "Доркомтехника" и ОАО «КОММАШ», г. Арзамас.
На машине установлен мощный водяной насос высокого давления насос SLR итальянской фирмы HPP, крутящий момент на вал двигателя насоса передается от двигателя КАМАЗа с помощью КОМ и карданных валов.
Вакуум в иловой цистерне создаётся высокопроизводительным водо-воздушным эжектором, обеспечивающим непрерывный процесс всасывания.
Теплозащитная облицовка и отопитель позволяют использовать каналопромывочное оборудование машины при отрицательной температуре окружающего воздуха до –15°С, илососное оборудование до –5°С.
Машина комплектуется набором каналопромывочных насадков:
- насадок «копье» ДКТ-227 позволяет производить первоначальный проход в полностью заиленной трубе;
- реверсивный насадок «трехрежимный» ДКТ-219 разрушает аварийные засоры в трубах и перемещает загрязнения в сторону колодца, при этом все неоднократные переключения с мониторных на задние струи и наоборот производятся дистанционно;
- насадок «снаряд» ДКТ-228 позволяет прочищать трубы диаметром до 1200 мм;
- насадок «граната» ДКТ-237 удаляет отложения со стенок труб диаметром 200-800 мм.
Применение водо-жидкостного эжектора ДКТ-246 позволяет перекачивать загрязнённые жидкости с производительностью до 160 куб. м/ч с глубины до 15 м.
При заполнении иловой цистерны водой может использоваться как каналопромывочная с объёмом перевозимой воды 11 куб. м вместо 5 куб. м.
Машина оснащена размывочным устройством, которое при работе илососным оборудованием позволяет эффективно размывать плотные слежавшиеся отложения в колодцах.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ МАШИНЫ
Автомобильное шасси КАМАЗ-65115
| База шасси, мм | 3690 |
| Полная масса, кг | 25200 |
| Габариты, мм | 8250хх2500х3600 |
Цистерна
| Объем цистерны и основные размеры | 6 м³ - полезный объем для размещения воды и осадка. Разгрузка осадка производится за счет подъема цистерны. |
| Баки для воды | 2х2, 5м3 вдоль продольной оси машины по бокам цистерны |
| Задняя крышка цистерны | Открывается двумя гидроцилиндрами. Герметичность обеспечивается двумя винтовыми зажимами. В крышке установлены контрольные окна. В нижней части крышки имеется заслонка с ручным приводом диаметром 100 мм. На конце всасывающего патрубка установлено быстроразъемное соединение для крепления гофрированных рукавов. |
| Лоток для слива осадка | Лоток обеспечивает слив осадка при разгрузке цистерны. Изготовлен из нержавеющей стали. |
Водяная система
| Насос высокого давления | насос HPP (Италия) производительностью 16 м³/ч и давлением воды 16МПа (160 bar) |
| Привод насоса | От трехвального вертикального редуктора через карданный вал и ременную передачу. |
| Заправка цистерны водой | От пожарного гидранта через рукав и заправочную трубу с правой стороны по ходу движения машины. На конце трубы шаровой кран с резьбой 2“. Резьба на кране внутренняя. |
| Фильтр водяной | Размер ячейки фильтра - не более 0,2 мм |
| Рукав высокого давления | Длина рукава 100 м, внутренний диаметр 25 мм (1”) |
| Барабан шланга высокого давления | Шарнирно закрепленный барабан на раме, установ-лен в переднем технологическом отсеке Барабан имеет механизм автоматической укладки витков шланга. Барабан выполнен из углеродистой стали. |
Вакуумная система машины
| Вакуумный насос | Водо-воздушный эжектор |
| Производительность | 1700 м³/ч при 1300 об/мин двигателя автомобильно-го шасси машины |
| Максимальное разрежение в цистерне | 0,9 |
| Индикаторы набора вакуума | Мановакуумметр установлен на пульте управления оборудованием |
| Устройство механизма подачи всасывающего рукава | Подъемно-поворотный манипулятор для всасываю-щего рукава, установленный над цистерной. |
| Всасывающий рукав | Рукав длиной 6 метров и внутренним диам. 100 мм. Дополнительно 3 рукава по 4 м с быстроразъемны-ми соединениями, воздушной трубкой и эжектором ДКТ-246. |
Каналопромывочные насадки
| Проходные насадки | Каналопромывочные насадки ДКТ-227«Копье», ДКТ-237 «Граната», ДКТ-228 «Снаряд». |
| Реверсивный | Насадок ДКТ-213 «Трехрежимный», используется для ликвидации аварийных засоров, для профилак-тической прочистки труб диаметром до 600 мм. |
Фургон
| Конструкция стенок технологического отсека | Металлический лист, оклеенный изнутри полиуретановыми пластинами. |
| Отопитель фургона | Воздушный, работающий на дизельном топливе, с контролем работы из кабины водителя. |
