Время выпуска: с 2006 г. по 2022 г.

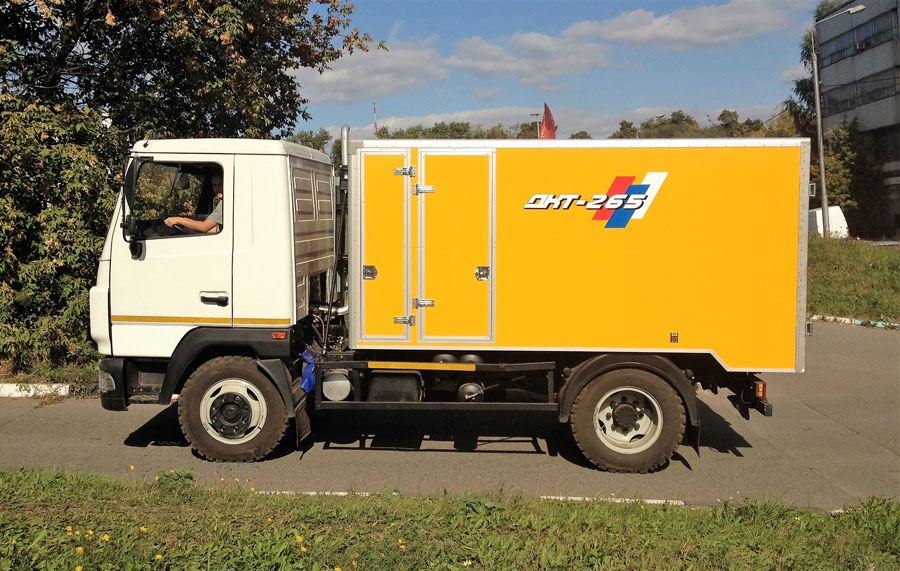

Каналопромывочная машина ДКТ-265 малой вместимости предназначена для содержания инженерных сетей для профилактической промывки канализационных и водосточных сетей и устранения сложных аварийных засоров. Малые габариты и короткая база обеспечивают высокую маневренность в стесненных условиях дворов и узких улиц, возможность проезда под низкими арками и при работе в тоннелях.
- На машине установлен надежный водяной насос высокого давления фирмы HPP (Италия).
- Поворотный барабан повышенной прочности для рукава высокого давления.
- Надёжные элементы водяной и гидросистемы отечественного и импортного производства.
- Теплозащитная облицовка и отопительная установка обеспечивают возможность работы при температуре окружающего воздуха до –25 градусов С.

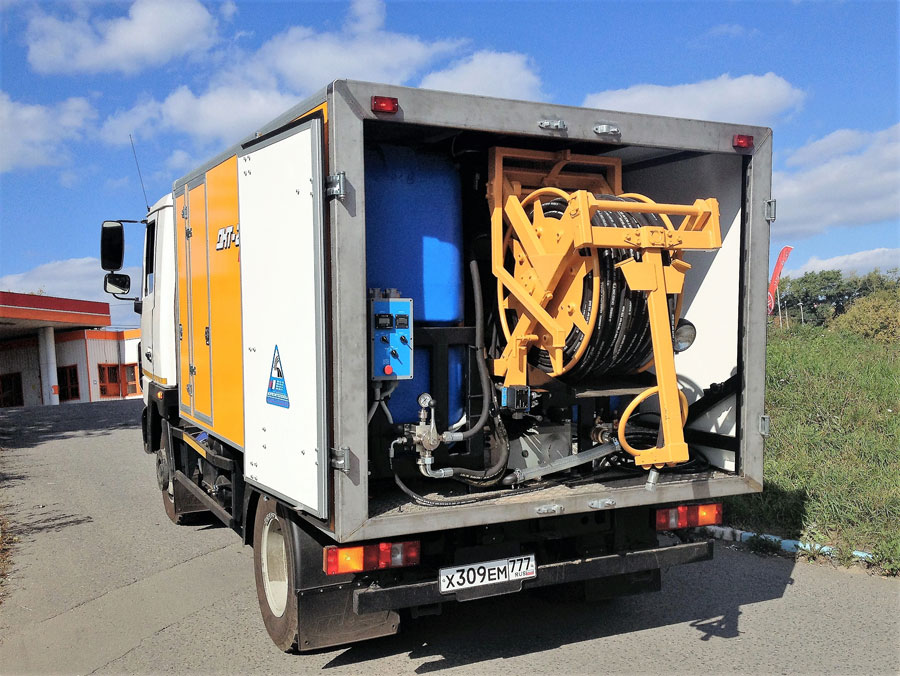

- В заднем отсеке машины установлены: тахометр для контроля частоты вращения насоса и манометры для контроля давления воды и масла в системе гидропривода барабана.
- Водо-жидкостный эжектор позволяет откачивать различные жидкости с глубины до 10 м.
- Наличие размывочного пистолета позволяет разрушать плотные иловые отложения в колодцах при работе машины в паре с илососом.
- Машина по желанию заказчика комплектуется набором каналопромывочных насадков, использование которых позволяет:
- производить первоначальный проход в полностью заиленных трубах, затем постепенно при наматывании рукава на барабан прочищать трубу, сдвигая размытые загрязнения к колодцу;
- быстро ликвидировать аварийные засоры или разрушать наросты и жировые отложения на стенках труб, используя соответствующие режимы реверсивных насадков;
- прочищать трубы больших диаметров и коллекторы;
- разрушать проросшие в трубы корни деревьев и другие препятствия.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ МАШИНЫ
Автомобильное шасси МАЗ-4571Р2-427000
| Формула шасси | 4 х 2 |
| База шасси, мм | 3350 |
| Полная масса, кг | 10100 |
| Снаряженная масса, кг | 6010 |
| Мощность двигателя, кВт | 124,2 |
| Габариты, мм | 5950х2500х2800 |
Водяная система
| Насос высокого давления | Насос фирмы HPP GLR 212/150 производительностью 10 м³/ч и давлением воды 15 МПа (150 bar). Диаметр очищаемых труб: от 150 до 600 мм. |
| Баки для воды (2 пластиковых бака, каждый по 2 м³) |
Баки смонтированы на специальной раме, в конструкции которой использована возможность крепления баков через сквозные отверстия. Сверху баки зафиксированы на раме стальными ленточными бандажами. Вся рама вместе с установленными баками закреплена стремянками к раме автомобиля. Баки расположены вдоль оси машины и снизу связаны между собой системой трубопроводов. Эта система включает: отводы из специальной пластмассы; трубы из нержавеющей стали; шланги ПВХ, закрепленные на хомутах; трубопровод для заправки баков водой с шаровым краном и быстроразъемной муфтой. Такая схема обеспечивает равномерное заполнение всех баков при заправке водой. |
| Рукав высокого давления | Длина рукава 80 м, внутренний диаметр 25 мм (1”) |

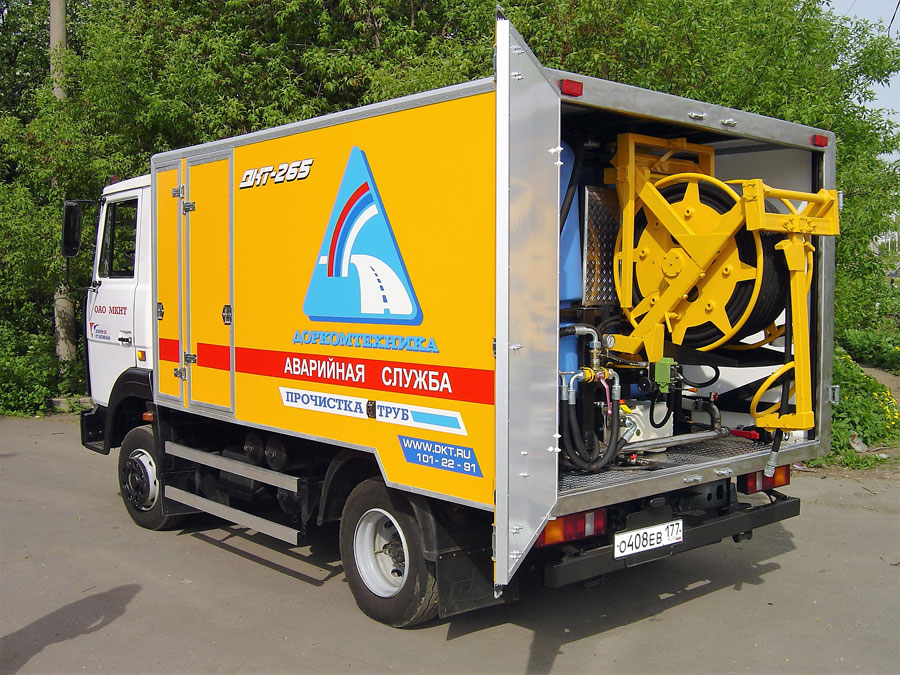

| Барабан шланга высокого давления | Барабан рукава высокого давления установлен на раме и вращается на оси в двух подшипниках. Рама барабана закреплена к вертикальной поворотной колонне, которая имеет возможность поворачиваться вокруг своей оси в подшипниковых опорах. Опоры верхнего и нижнего подшипников закреплены на болтах к элементам рамы технологического отсека. Барабан на поворотной колонне может быть повернут на 90° от фиксированного транспортного положения. В транспортном положении барабан от вращения на оси фиксируется стопором. Ручной укладчик рукава также фиксируется на раме зажимом-фиксатором. |
| Привод водяного насоса | Механический через карданную передачу. |
Гидродинамическое оборудование
| Проходные насадки | Каналопромывочные насадки ДКТ-227«Копье», ДКТ-237 «Граната» и ДКТ-228 «Снаряд» - используются для профилактической чистки труб различного диаметра и первоначального прохода в сильно загрязненных трубах |
| Реверсивный | Насадок ДКТ-219 «Антижировой трехрежимный», используется для ликвидации аварийных засоров, для профилактической прочистки труб диаметром до 600 мм |
| Эжекторный насос | ДКТ-242, позволяет поднимать осадок до 10 м. |
Фургон (вариант зимнего исполнения tэкспл=-25°С)
| Конструкция стенок | Из сэндвич-панелей, состоящих из двух слоев листового пластика, наклеенных на два листа влагостойкой фанеры, между листами фанеры слой пенопласта. По торцам стенки обрамлены алюминиевыми профилями. Толщина панелей 30 мм. |
| Отопитель фургона | Жидкостный, работающий от дизельного топлива, с контролем работы из кабины водителя. |
Электрооборудование
| Пульт управления | При работе с каналопромывочным оборудованием водитель-оператор находится слева от барабана, где сосредоточены все элементы управления гидродинамическим оборудованием. Для контроля частоты вращения водяного насоса и установки необходимого режима промывки имеется электрический тахометр, датчик тахометра установлен в зоне вращения приводной муфты водяного насоса. |
| Наибольший потребляемый ток | 10 ампер |
| Меры безопасности | У каналопромывочных машин дистанционное изменение частоты вращения двигателя осуществляется с кнопочного пульта управления. Кнопочный пульт позволяет плавно регулировать обороты двигателя. На этом же пульте расположена красная кнопка-грибок для аварийной остановки двигателя |
