УРАГАН
Насадок «Ураган» эжекторного типа применяется в основном для очистки от загрязнений труб диаметром более 300 мм частично или полностью заполненных водой. Его можно использовать для очистки дюкерных трубопроводов. На участках труб без воды насадок «Ураган» работает как обычный донный тяжелый насадок.

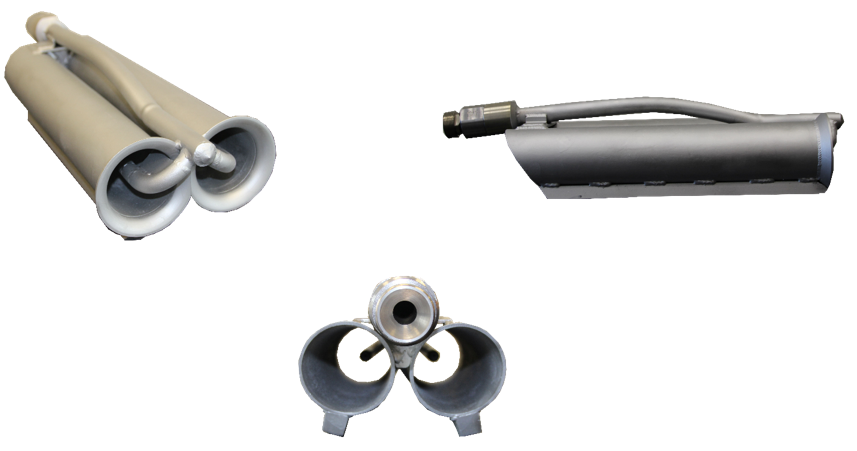

Два сопла насадка, создающие эжектирующие струи воды, размещены в двух параллельных смесительных трубах, имеющих утяжеленные опорные «лыжи» для движения по донной части трубопровода. За счет эжекторного эффекта загрязненная жидкость в трубопроводе засасывается в смесительные трубы, разгоняется в них и выбрасывается назад, создавая реактивную силу для движения насадка с рукавом высокого давления по трубопроводу.
Расход эжектируемой жидкости в 5 – 8 раз больше расхода эжектирующей воды, создаваемого насосом высокого давления машины. Мощные водяные потоки из смесительных труб насадка смывают загрязнения и транспортируют их вместе с жидкостью в трубопроводе. По мере уменьшения жидкости в обрабатываемом трубопроводе эжекторный эффект уменьшается и насадок начинает работать в режиме обычного донного насадка. Для этого режима имеется возможность в передней части насадка устанавливать вместо заглушки дополнительное сопло для размыва донных отложений.
Для компенсации закручивающих моментов от изгибов рукава высокого давления на насадке имеется поворотная муфта высокого давления
Индекс насадка | ДКТ-253 |
Название | Ураган |
Диаметр очищаемых труб, мм | 300-1200 |
Диапазон расхода, м3/ч | 12,5-24,0 |
Диапазон давления, МПа | 12-30 |
Число струй | 2 |
Масса насадка, кг | 10,2 |
Длина насадка, мм | 590 |
Ширина насадка, мм | 200 |
Резьба соединительная | М39х2 |
