ТАЙФУН

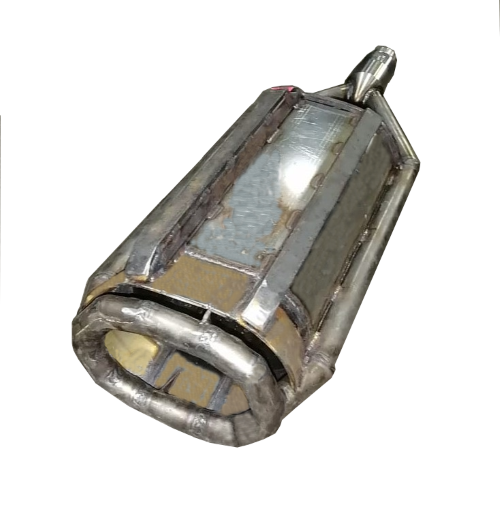

Эжекторный насадок ДКТ-319 «Тайфун» относится к донным насадкам и применяется при работе каналопромывочных и комбинированных каналоочистительных машин по очистке от загрязнений канализационных, водосточных трубопроводов, дюкеров и коллекторов диаметром от 0,4 до 1,5 м частично или полностью заполненных жидкостью. На участках труб без воды насадок «Ураган» работает как обычный донный тяжелый насадок.
Струи десяти сопел насадка оказывают эжектирующее действие на окружающую жидкость и разгоняют ее внутри смесительного корпуса, имеющего в поперечном сечении эллиптическую форму. Мощная струя жидкости, выходящая из корпуса, создает реактивную силу, перемещающую насадок с рукавом высокого давления по донной части обрабатываемого трубопровода.
Такая струя смывает загрязнения в донной части трубы, разгоняет поток жидкости в трубе и эффективно транспортирует загрязненную жидкость при вытягивании насадка за рукав высокого давления из трубопровода. По мере уменьшения жидкости в обрабатываемом трубопроводе эжекторный эффект уменьшается и насадок начинает работать в режиме обычного донного насадка.
Входной коллектор насадка эллиптической формы, в котором ввернуты эжектирующие сопла, обтекается жидкостью в трубе и с наружной и внутренней стороны, что повышает эжектирующий эффект и ускоряет поток, выходящий из корпуса.
Насадок «Тайфун» перемещается по трубопроводу на двух из четырех опорных «лыж» в произвольном положении корпуса относительно дна трубы. Для исключения поворота насадка вокруг продольной оси при движении по трубопроводу между насадком и рукавом высокого давления установлена поворотная муфта.
Индекс насадка | ДКТ-319 |
Название | Тайфун |
Диаметр очищаемых труб, мм | 400-1500 |
Диапазон расхода, м3/ч | 12,5-24,0 |
Диапазон давления, МПа | 12-30 |
Число струй | 10 |
Масса насадка, кг | 16,2 |
Длина насадка, мм | 640 |
Ширина насадка, мм | 218 |
Резьба соединительная | М39х2 |
