ДКТ-Старт 230 (КАМАЗ)

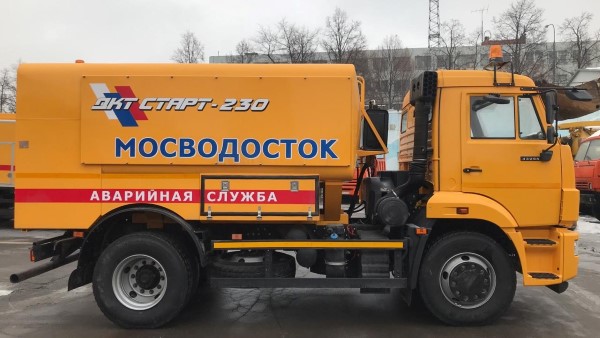

230 f

Каналопромывочная машина ДКТ Старт-230 на короткобазовом двухосном шасси КАМАЗ-43255 предназначена для ликвидации аварийных засоров в канализационных и водосточных сетях, а также для профилактических работ.

  • Машина комплектуется водяным насосом высокого давления производительностью 12 - 16 м3/ч фирмы URACA или HPP с давлением до 16 МПа.
  • Компактная конструкция на двухосном шасси обеспечивает хорошую маневренность в стеснённых городских условиях.
  • Поворотный барабан повышенной прочности для рукава высокого давления.
  • Надёжные элементы водяной и гидросистемы отечественного и импортного производства.
  • Отопительная установка обеспечивает возможность работы при температуре окружающего воздуха до -20оС.
  • Машина комплектуется набором каналопромывочных насадков (ДКТ-227, ДКТ-237, ДКТ-228, ДКТ-278), использование которых позволяет:
    • производить первоначальный проход в полностью заиленной трубе;
    • ликвидировать аварийные засоры реверсивным насадком, размывая и вынося загрязнения в сторону колодца путём попеременного дистанционного переключения с передних на задние струи;
  • Будучи укомплектованной водо-жидкостным эжекторным насосом ДКТ-246 откачивает жидкости с глубины до 15 м.

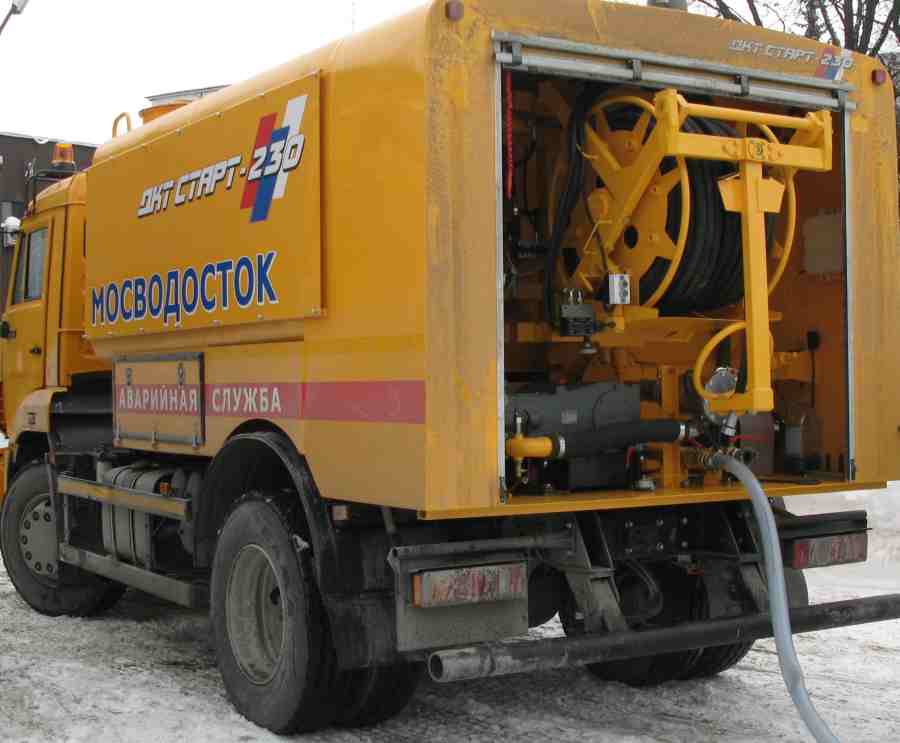

dkt230 back

ТЕХНИЧЕСКОЕ ОПИСАНИЕ МАШИНЫ

Автомобильное шасси КАМАЗ-43255
Формула шасси 4 х 2
База шасси 3500 мм
Полная масса 15 500 кг
Снаряженная масса 7 380 кг
Мощность двигателя 176 кВт при 1400 об/мин
Габариты, мм 6250х2500х2900
Водяная система
Насос высокого давления Насос ВД фирмы URACA (Германия) или HPP SLR и ES (Италия) производительностью 16 м³/ч и давлением воды 16 МПа (160 bar). Диаметр прочищаемых труб: от 150 до 1200 мм.
Цистерна для воды 8,5 м3 изготовлена из углеродистой или нержавеющей стали

Цистерна имеет выпуклые боковые, верхнюю и нижнюю стенки, выпуклую переднюю стенку и заднюю стенку. Боковые и верхняя стенки насосного отсека являются продолжением стенок цистерны. Внутри цистерна оборудована волнорезами. Сверху в передней части цистерны имеется люк с крышкой. На передней стенке цистерны за кабиной имеется лестница. На задней стенке насосного отсека имеется рабочий проём, закрываемый дверью шторного типа. На задней стенке цистерны крепятся силовые кронштейны с поворотными узлами барабана. Под барабаном на полу отсека устанавливается насос высокого давления. В отсеке размещается воздушная отопительная установка, которая обеспечивает бесперебойную работу оборудования машины при температуре окружающего вохдуха до -20оС. Пространство между днищем цистерны и рамой машины теплоизолировано и сообщается с насосным отсеком для обогрева.

Рукав высокого давления Длина рукава 100 м, внутренний диаметр 25 мм (1”).
Барабан шланга высокого давления Барабан рукава высокого давления установлен на раме и вращается на оси в двух подшипниках.
Рама барабана закреплена к вертикальной поворотной колонне, которая имеет возможность поворачиваться вокруг своей оси в подшипниковых опорах. Опоры верхнего и нижнего подшипников закреплены на болтах к элементам рамы технологического отсека.
Барабан на поворотной колонне может быть повернут на 90° от фиксированного транспортного положения. В транспортном положении барабан от вращения на оси фиксируется стопором. Ручной укладчик рукава также фиксируется на раме зажимом-фиксатором.
Привод водяного насоса Механический через карданную передачу.
Гидродинамическое оборудование
Проходные насадки Каналопромывочные насадки ДКТ-227«Копье», ДКТ-237 «Граната» и ДКТ-228 «Снаряд» - используются для профилактической чистки труб различного диаметра и первоначального прохода в сильно загрязненных трубах.
Реверсивный Насадок ДКТ-278 «Таран», используется для ликвидации аварийных засоров, для профилактической прочистки труб диаметром до 600 мм.
Эжекторный насос ДКТ-246 – используется как дополнительное оборудование к каналопромывочной машине и позволяет откачивать загрязненную иловую жидкость с глубины до 10 м.
Электрооборудование
Пульт управления При работе с каналопромывочным оборудованием водитель-оператор находится слева от барабана, где сосредоточены все элементы управления гидродинамическим оборудованием.
Для контроля частоты вращения водяного насоса и установки необходимого режима промывки имеется электрический тахометр, датчик тахометра установлен в зоне вращения приводной муфты водяного насоса.
Наибольший потребляемый ток 10 ампер
Меры безопасности У каналопромывочных машин с двигателями от ЕВРО 4 дистанционное изменение частоты вращения двигателя осуществляется с кнопочного пульта управления. Кнопочный пульт позволяет плавно регулировать обороты двигателя. На этом же пульте расположена красная кнопка-грибок для аварийной остановки двигателя

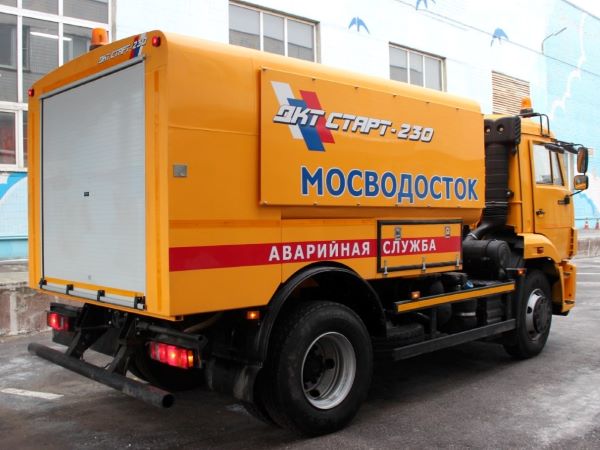

230 2
